1.製品の特徴

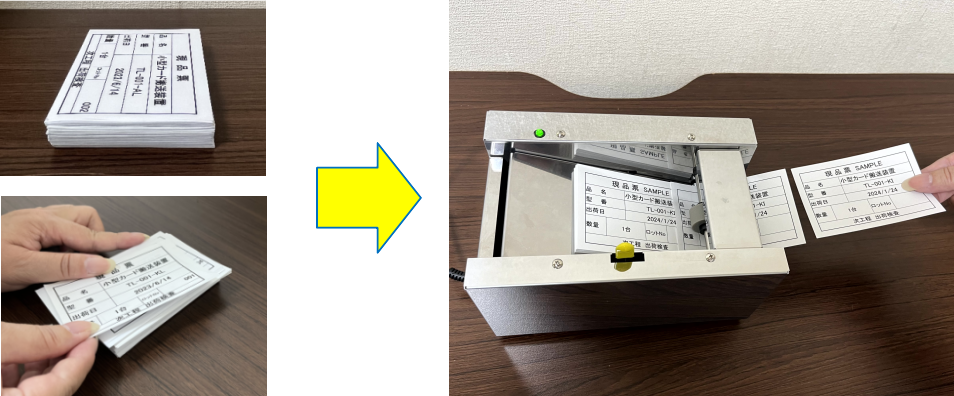

   紙をセットすると1枚ずつ搬送します。束から手で取り出すより簡単で便利。
   作業の効率化、省人化のお手伝いに。

2)取りづらい1枚を簡単に取出せます



3)かんばん、チラシ、フライヤー等のピッキング作業の省力化に貢献

4)コンパクトで操作が簡単。誰でも直ぐに使えます

5)ご要望に応じてカスタマイズ対応いたします

   【カスタマイズ例】
    ・カウンターの取付
    ・PLCとの連動
    ・センサーとの連動で自動搬送
    ・搬送枚数の設定etc

2.導入メリット

1)現場でのムリ・ムダ・ムラの改善に

   紙の束から1枚1枚紙を取り出す工程は人がやる作業。とあきらめていませんか。本装置はカットした紙や印刷した紙を1枚1枚送りだします。
   作業される方は出てきた紙をつかむだけで大丈夫です。手袋をしていても簡単に取り出せます。
   紙の束から取り出す時に時間がかかったり、束を崩してしまい元に戻すのにかかっていた時間を削減できます。
   余った時間を品質向上にお使いいただけます。

2)お客様との信頼関係の向上に

   商品に付属する取扱説明書やカタログの投入漏れを防げます。ポカミス防止にご活用いただけます。
   間違いが減りますのでお客様との信頼関係がより向上します。

    大規模な改修は必要ありません。電源は100Vのコンセントです。

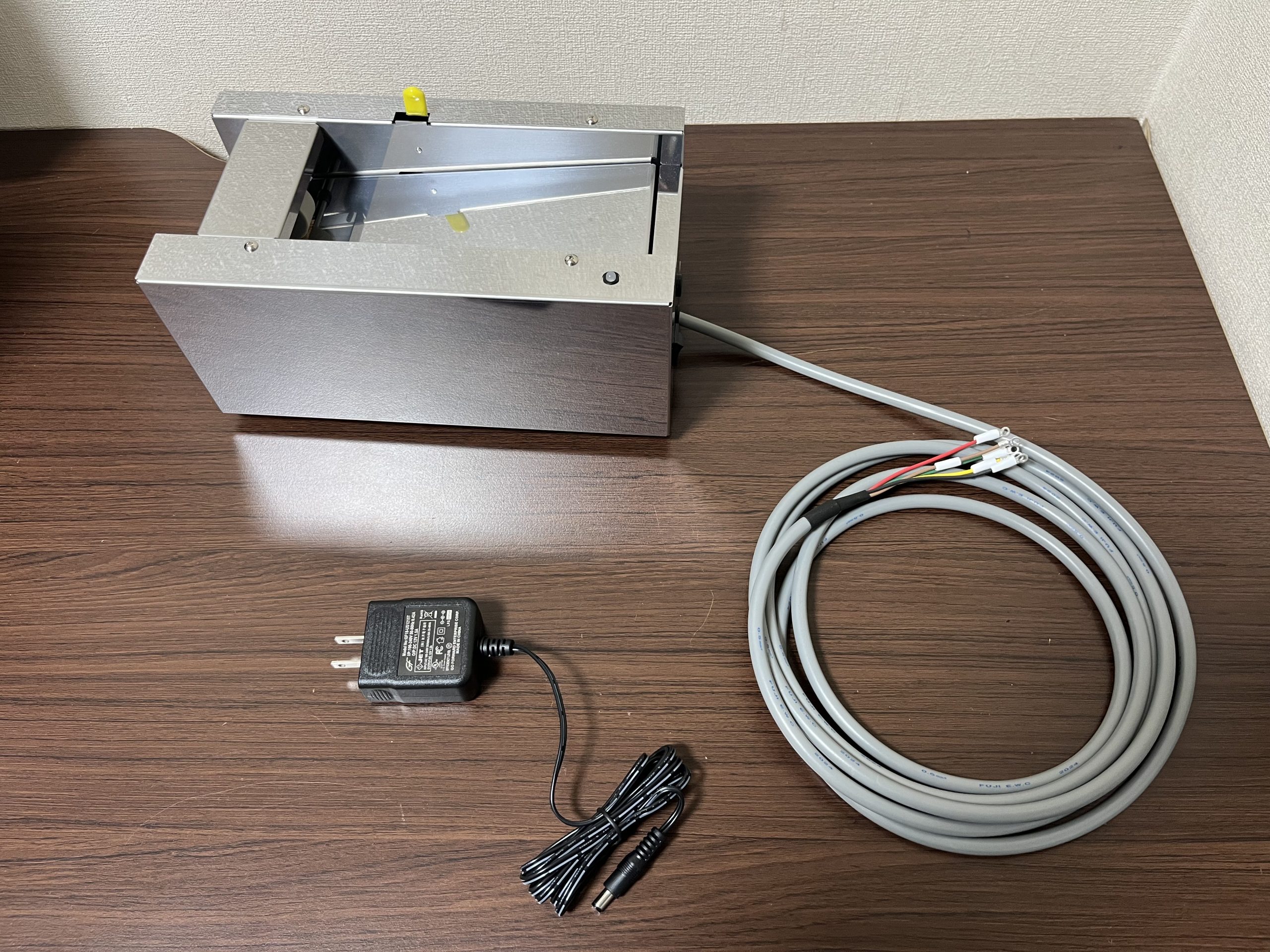

   PLCとの連動で「紙を送れ」「紙を送った」という入出力対応可能です。
   お気軽ご相談下さい。


4)工場や物流センターの人手不足に

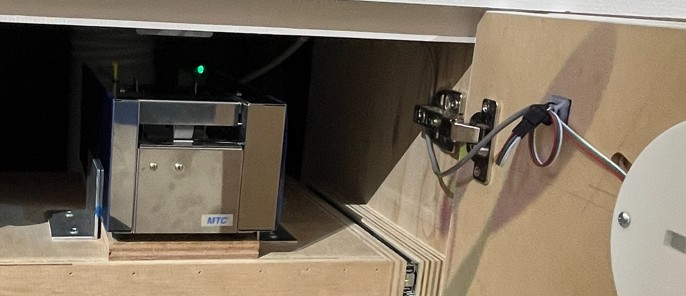

   既存の工場の制御信号でコントロール可能です。無人化や省力化にぜひお役立てください

3.主な導入事例

 1)かんばんや現品票の取出しに(自動車部品製造工場様)

   本装置にかんばんや現品票をセットすると1枚ずつ送り出されますので作業者の方が取出し通い箱へ貼り付けます。
   紙の束から抜き出す手間が省けるうえ、軍手や革手袋などをつけたままでも簡単に取り出せます。
   作業時間が1工程当たり3~4秒近く短縮した事で管理の方も喜んでおられます。


 2)取扱説明書の取出しに(大手電機メーカー工場様)

   1枚ペラの取扱説明書を本装置にセットします。1枚ずつ送られて来ますので作業者の方が掴み商品箱の中へ封入します。
   自動で1枚1枚送り出してくるので作業内容がより簡素化され封入もれを減らす事にも貢献しています。

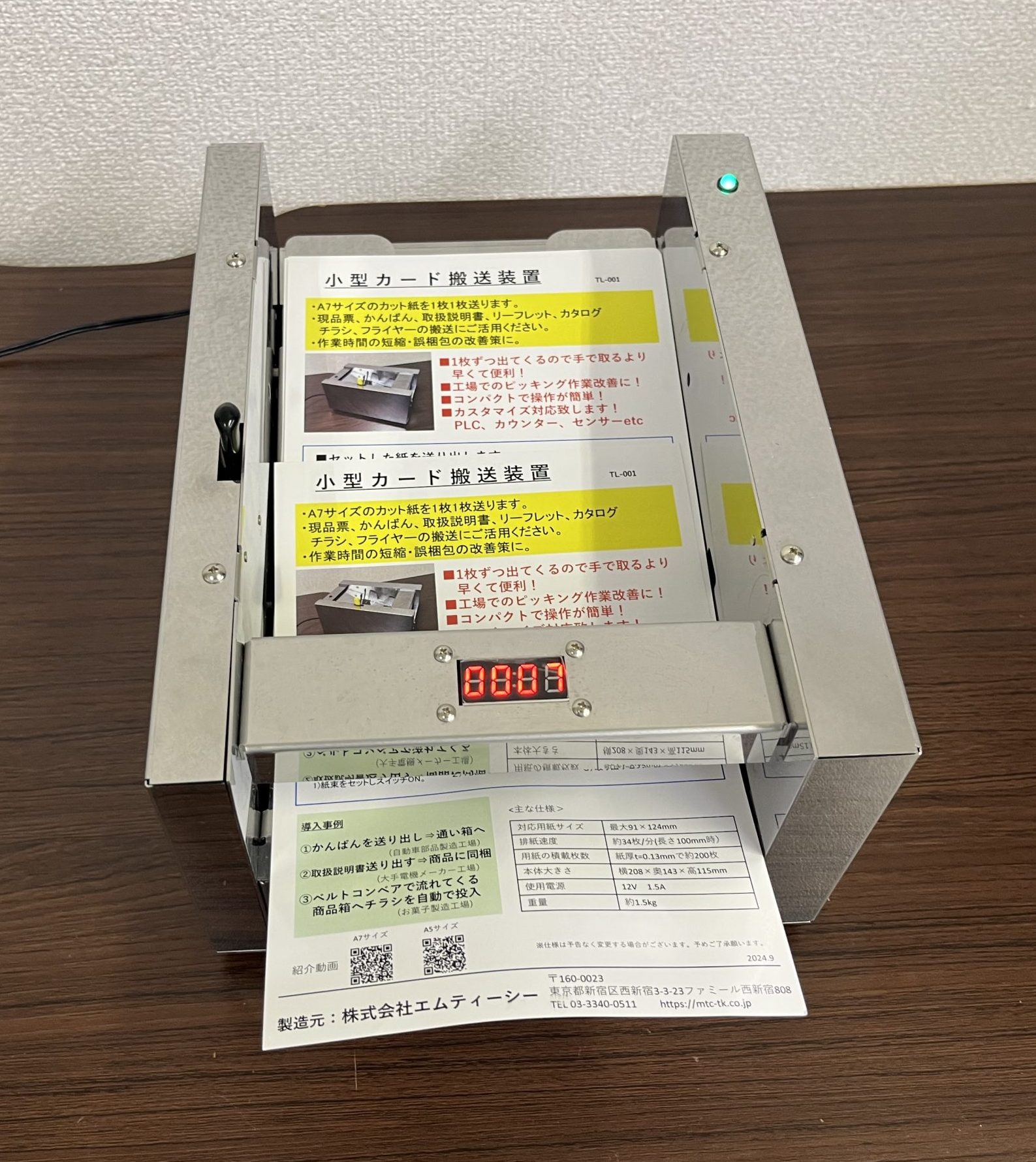

   カウンターを取付け枚数のチェックも行っています。


 3)カタログやリーフレットの取出しに(お菓子製造工場様)

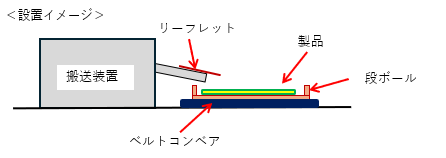

   お菓子工場の箱詰め時にリーフレットをセットします。自動で1枚ずつでてくるリーフレットを取り出し。
   目の前にベルトコンベアで流れてくる商品箱に入れます。作業人員が少ない中作業者の工程が減りました。


 4)展示会時に名刺のお渡しに(展示会出展社様)

   来場者の方々に1枚1枚名刺を受け取っていただ際により印象深く社名や製品を覚えていただく為に
   展示会のブースに設置して来場者に取っていっていただいています。


4.主な仕様

①TL-001( A7サイズ対応)

名称小型カード搬送装置:TL-100
搬送方法圧板によるゴムコロ加圧方式
用紙の排紙方式排紙された用紙を取り除くと、
排紙センサー検知により次の用紙を排出
用紙の大きさ最大:約84mm×105mm(A7サイズ)
排紙速度約34枚/1分(長さ100mmの時)
用紙の積載量普通紙で約200枚
本体大きさ約 (高)133mm × (横)208mm × (奥)143mm
※突出部含む
本体重量約1.5kg
使用電源ACアダプター 12V 1.5A

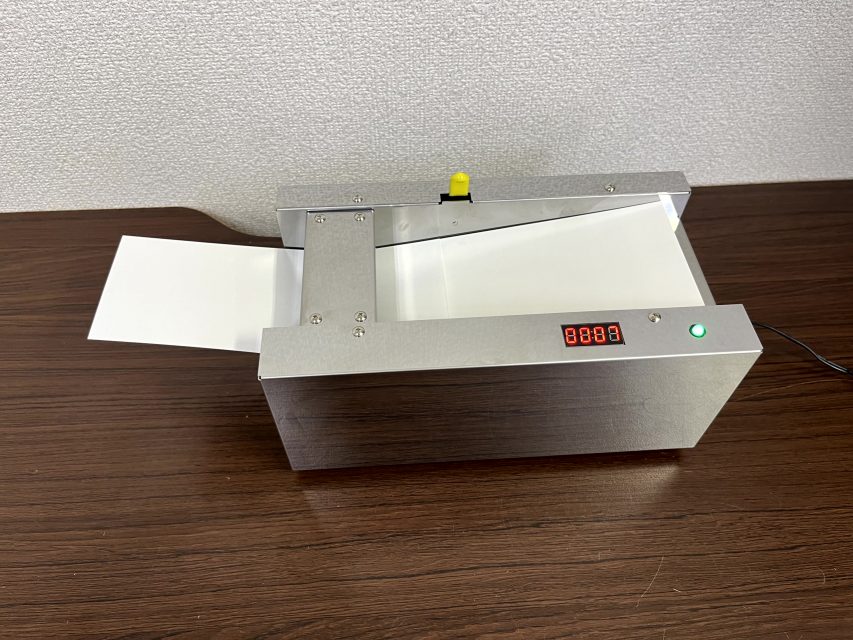

②TL-500(A5サイズ対応)

小型カード搬送装置:TL-500
名称小型カード搬送装置:TL-500
搬送方法圧板によるゴムコロ加圧方式
用紙の排紙方式排紙された用紙を取り除くと、
排紙センサー検知により次の用紙を排出
用紙の大きさ最大:約148mm×210mm(A5サイズ)
排紙速度約34枚/1分(長さ100mmの時)
用紙の積載量普通紙で約100枚
本体大きさ約 (高)150mm × (横)262mm × (奥)202mm
本体重量約2.5kg
使用電源ACアダプター 12V 1.5A


※仕様は予告なく変更する場合がございます。予めご了承願います。


5.ご注文までの流れ

 ①お問合わせ

 ②サンプル紙をお送りください

   紙質や紙厚によって対応できないものもございます。
   お手数ですがご検討されているサンプル紙を10枚程度お送り願います。


   サンプル紙のお送り先
   〒160-0023
   東京都新宿区西新宿3-3-23 ファミール西新宿808 TEL:03-3340-0511
   株式会社エムティーシー 宛

 ③お見積りのご提示

    ご要望の仕様とサンプル紙を基にお見積りをご提示させていただきます。

  ④-2 デモ機で確認(1週間程度)

     サンプル紙に合わせて調整を行ったデモ機のお貸出しを行っています。
     実際に現場でご使用いただきご確認下さい。
    タイミングによってはお貸出しまでお時間いただく場合がございます。
     ※デモ機のお貸し出しは無料です。

  ⑤ご注文


  ⑥納品

   受注生産のためご注文後納品まで約2か月程度いただていおります。

6.主な納入先

  • トヨタ自動車株式会社様
  • 株式会社デンソー様
  • 自動車部品製造工場様
  • 輸送用機械器具製造業様
  • 大手電機メーカー様
  • TOPPAN株式会社様
  • 株式会社中島大祥堂様
  • 星野物産株式会社様
  • 洋菓子製造工場様
  • デザインネットワーク様 ほか





よくある質問

何枚までセットできますか?

紙の厚さによって異なりますので一概にはお答えできません。
目安としましてコピー用紙で約200枚になります。
ご購入前にデモ機でお試しする事をお勧めします

用紙はどの位の大きさまで送れますか?

TL-001:B7サイズ相当(幅91×長さ128mm)になります。※2024.8更新
TL-500:A5サイズ相当(148×210mm)になります。

紙厚はどの位まで対応していますか?

紙質によっても異なりますが、目安で0.4mmまでになります。
0.4mm以下でも紙質によっては送れないものもございます。
すでに用紙が決まっているのであれば、事前にご連絡の上
弊社へサンプルをお送りいただけば検討させていただきます。

1台で薄い紙から厚い紙まで対応できますか?

紙の厚さや紙質によって異なります。イメージとしましてコピー用紙から
名刺ぐらいまでの紙厚であれば1台で対応できます。
それ以上の紙厚の幅がありますと「薄い紙用」「厚い紙用」と2機種に分けて
運用いただければ対応できます。

搬送したい紙が大きいのですが?

紙サイズに合わせて設計を行わせていただきます。まずはご相談下さい。
種類や大きさによっては御対応できない場合もございます。

デモ機の貸し出しは行っていますか?

はい。1週間程度のお貸出しになります。

紙厚、紙質によって調整が必要になってきます。
可能であれば、デモ機をお送りする前に対象の用紙を弊社へお送りいただき,
調整を行った後,お貸出しさせていただきたいです。

ご返送時の送料はご負担をお願いいたします。

納期はどの位でしょうか?

受注生産になりますので2ヶ月程みてください。
